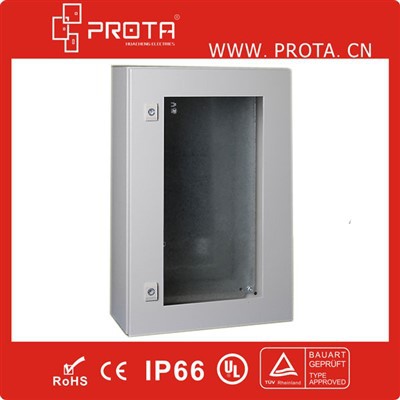

Cum îndeplinesc carcasele metalice cerințele de certificare ATEX din industria chimică?





Anji Huacheng Electrics Co ., Ltd .



Anji Huacheng Electrics Co ., Ltd ., care operează sub marca Prota, este un producător de top de incinte metalice și dulapuri electrice, renumit pentru inginerie de precizie și conformitate cu standardele globale de siguranță . cu sediul în Zhejiang Standing, China, China, gama de produse Atainles Timpuri, proiecte de eliminare și soluții personalizate, care servesc prelucrarea chimică, petrochimia, produsele farmaceutice și industriile automatizării industriale, unde atmosferele explozive sunt un risc persistent .



ProtaCarcase metaliceare defined by their adherence to rigorous international certifications (TUV, SGS, CE, and ATEX) and innovative design features: modular architectures for easy on-site assembly, flat-packaging for cost-efficient logistics, and durable construction tailored to harsh environments. With over 100 patents and a 40,000㎡ production facility, the company specializes in enclosures that balance protection, functionality, and Critical pentru conformitate pentru echipamentele care funcționează în zone în care pot fi prezente gaze inflamabile, vapori sau prafuri .



În industria chimică, certificarea ATEX (de la Directiva UE 2014/34/UE) nu este doar o casetă de reglementare pentru a verifica; it is a foundational safety requirement. It ensures equipment does not act as an ignition source in explosive atmospheres, safeguarding workers, facilities, and the environment. PROTA's metal enclosures meet these standards through a holistic approach to design, materials, and manufacturing, making them integral to safe chemical operations.





Certificarea ATEX



Certificarea ATEX este un cadru cuprinzător, care cuprinde proiectarea, testarea și documentația pentru a asigura siguranța echipamentelor în medii explozive . Pentru carcasele metalice, acesta este înrădăcinat în două obiective de bază: Prevenirea aprinderii atmosferelor explozive externe și conține explozii interne dacă apar .}}



Procesul de certificare implică teste riguroase ale terților, unde incintele sunt supuse unor condiții explozive simulate, provocări de coroziune și extreme de temperatură pentru a valida performanța . Această testare nu se limitează la incintă în ansamblu; Componente individuale-bal-jocuri, glande de cablu, garnituri-mustă respectă standardele ATEX, asigurând integritatea la nivelul întregului sistem .



ATEX clasifică zonele periculoase pe baza probabilității și duratei atmosferelor explozive, dictând strâmtoarea cerințelor:



Zone de gaz/vapori: Zona 0 (prezență continuă), zona 1 (prezență intermitentă), zona 2 (prezență rară) .

Zone de praf: Zona 20 (nori de praf continuu), zona 21 (nori intermitenți de praf), zona 22 (acumularea rară de praf) .



Enclosures must be certified for specific zones, with Zone 0/20 requiring the most robust protection. PROTA's ability to tailor enclosures to these zones-through material selection, sealing, and structural design-positions them as a trusted partner for chemical facilities navigating complex ATEX requirements.



Modul în care incintele metalice îndeplinesc cerințele ATEX



Fundația siguranței



Selecția materială a lui Prota este ghidată de mandatul Atex de a preveni aprinderea și de a rezista degradării chimice:



Oțel inoxidabil (grad 316): Pubretele de temelie a incintelor din industria chimică, 316 Oțel inoxidabil oferă o rezistență superioară la substanțele corozive, ceea ce este esențial pentru menținerea integrității structurale în zona 1 și 2 medii . proprietățile sale care nu sunt sparking, chiar și atunci când sunt lovite de instrumente sau debris, elimină o sursă de aprindere comună . pentru medii de mare salt (instalații chimice de coastă variantă) reduce în continuare riscul de coroziune .

Aliaje de aluminiu (seria 5000 și 6000): Utilizate în incinte mai ușoare pentru aplicații din zona 2 sau 22, aceste aliaje sunt tratate cu acoperiri de conversie a cromatului sau acoperiri de pulbere pentru a îmbunătăți rezistența la coroziune . conductivitatea lor inerentă permite împământarea eficientă, disiparea electricității statice care ar putea aprinde praful sau vaporii inflamabili .

Hardware neferoaseUșile, zăvoarele și dispozitivele de fixare sunt realizate din alamă, bronz sau Monel (un aliaj de nichel-cupru) - metale care nu produc scântei atunci când apare frecarea. Acest lucru este deosebit de critic în Zona 1, unde o singură scânteie din contactul metalic ar putea aprinde vapori de propan sau benzen.



Aceste materiale nu sunt alese în mod izolat; Prota efectuează testarea compatibilității cu substanțe chimice comune, asigurându -se că incintele rămân stabile în decenii de expunere .



Conținând explozii pentru a proteja perimetrul



Cea mai strictă cerință-critică a ATEX pentru zona 0, 1, 20 și 21- implică conținerea exploziilor interne, împiedicându-le să aprindă atmosfere externe . Prota realizează acest lucru prin intermediul ingineriei de precizie:



Articulații de flacără: Enclosure doors, panels, and access points feature machined "flame paths"-interlocking metal surfaces with tightly controlled gaps (0.1–0.5mm, depending on joint length). If an internal explosion occurs (from a short circuit in the inverter), these gaps cool and quench flames as they escape, reducing their temperature below the Punct de aprindere a inflamarelor externe. Prelucrarea de control numeric al computerului Prota (CNC) asigură aceste lacune în fiecare unitate, un nivel de precizie imposibil cu fabricarea manuală.

Construcție rezistentă la presiune: Enclosure frames use PROTA's patented 9-Folded framework profile, a reinforced design that distributes explosion pressure evenly across walls and corners. This prevents deformation or rupture, even when internal pressures reach 10–20 bar-typical of electrical component failures in explosive atmospheres.

Penetrări sigilate: Cable glands, conduit entries, and sensor ports are equipped with ATEX-certified flameproof seals-often made from copper or brass-that maintain the enclosure's integrity. These components are tested to ensure they withstand pressure spikes and prevent flame propagation, with certification markings traceable to independent labs.



Eliminarea surselor de aprindere



ATEX mandatează care incintează elimină toate sursele potențiale de aprindere, de la electricitate statică la căldură excesivă . proiectele Prota se adresează acestui lucru prin soluții stratificate:



Disiparea statică: Pentru mediile bogate în praf (zonele 21 și 22), în care prafurile combustibile (pulberi farmaceutice, granule polimerice) prezintă riscuri, incintele sunt tratate cu acoperiri conductoare sau legate de curele de împământare . Acest lucru asigură că încărcările statice ar putea ignora fluxul de aer { Testarea are măsurarea rezistenței la suprafață (vizând 10⁶ - 10⁹ ohmi), intervalul considerat sigur pentru zonele de praf .

Controlul temperaturii: Suprafețele de incintă trebuie să rămână sub „temperatura automată” a substanțelor înconjurătoare (215 grade pentru etanol, 560 grade pentru metan) .} Prota integrează caracteristici de răcire pasivă, chiuvete de căldură, panouri lăutate, iar izolația termică pentru a realiza aceste . în medii de înaltă calitate (în apropierea schimburilor de reactoare), sunt sisteme de răcire active (AT-AT Adăugat, cu motoare și controale în sine certificate pentru zonele explozive pentru a evita introducerea de noi riscuri .

Conținerea arcului: Componentele interne (contactori, relee) sunt adăpostite în sub-enclose sau învăluite pentru a conține arcuri de la comutarea electrică . Acest lucru împiedică particulele fierbinți să scape și să aprindă vapori externi-o caracteristică critică pentru sistemele de control a carcasei din zona 1.}-



Susținerea siguranței în timp



Mediile chimice accelerează degradarea, iar Atex necesită incinte pentru a menține proprietățile de protecție pentru durata lor de viață completă (de obicei 15-20 de ani) . abordarea protarii:



Acoperiri cu mai multe straturi: Enclosures destined for aggressive environments receive a three-step treatment: a zinc-rich primer (for corrosion resistance), an epoxy undercoat (to seal pores), and a polyester topcoat (for UV and chemical resistance). This system withstands 1,000+ hours of salt spray testing (per ASTM B117), far exceeding ATEX's minimum Cerințe .

Proiecte sigilate: IP66/IP67 ratings ensure dust tightness and water resistance, preventing corrosive liquids or vapors from infiltrating and damaging internal components. Gaskets are made from Viton or EPDM-elastomers resistant to oils, solvents, and high temperatures-with compression limits engineered to maintain seals over repeated door openings.

Sisteme de drenaj: Pentru medii în aer liber sau de spălare (instalații de curățare chimică), incintele au acoperișuri înclinate și găuri de plâns (prevăzute cu mufele de flacără) pentru a expulza umiditatea acumulată, reducând riscurile de coroziune în zonă 2.



Testare și certificare: validarea conformității



Certificarea ATEX nu este acordată doar pe baza proiectării; Necesită teste riguroase de către corpuri acreditate . Procesul Prota asigură că fiecare incintă respectă aceste standarde:



Testare la nivel componente: Piese individuale-flameproof îmbinări, glande de cablu, balamale-sunt testate pentru stingerea flăcării, rezistența la presiune și coroziunea înainte de asamblare . Această abordare modulară nu asigură nicio legătură slabă care compromite întregul .}

Certificare la nivel de sistem: Incintele asamblate sunt supuse testării atmosferei explozive, unde sunt expuse la amestecuri inflamabile cu gaz-aer (propan, hidrogen) și aprinse intern . nu necesită o aprindere externă și daune structurale minime . Pentru zonele de praf, se testate cu conținutul de praf de praf de praf care se testează cu conținutul de praf de aluminum sau cu norni de praf de praf pentru a valid

Trasabilitate: Fiecare carcasă poartă un număr de serie unic, legat de rapoarte de testare, certificate de materiale și înregistrări de asamblare . Acest lucru permite facilităților chimice să urmărească conformitatea la producție, o cerință pentru auditurile ATEX .



Adaptări pentru praf vs . Mediile de gaz



ATEX distinge între gaze/vapori (zone 0 - 2) și mediile de praf (zone 20–22), fiecare designuri adaptate solicitante:



Zone de gaz/vapori: Timrele prioritizează îmbinările flăcării și rezistența la presiune, deoarece exploziile de gaz se propagă rapid și generează presiune înaltă . Prota adaugă valve de relief de presiune (certificat pentru zona 1) pentru a evacua presiunea în exces, fără a compromite reținerea flăcării .

Zone de praf: Dust explosions produce slower, more sustained pressure, requiring enclosures with thicker walls and tighter seals to prevent dust ingress. PROTA's dust-specific designs have smooth internal surfaces (to avoid dust accumulation) and quick-release panels for easy cleaning-critical for maintaining Zone 21/22 compliance.



Soluțiile care respectă ATEX de la Prota în acțiune



ProtaCarcase metaliceabordează diverse nevoi ale industriei chimice, de la procesarea lotului la producția continuă:



Plante de fabricare a clorului: 316 TIRALE DE Oțel inoxidabil din Zona 1 Protejează sistemele de control de gazul de clor coroziv, cu îmbinări de flacără care împiedică aprinderea hidrogenului (un produs secundar) în cazul defecțiunii electrice .

Producție de API farmaceutică: Incintele etanșe în praf în zona 22 motoare și senzori de casă, cu suprafețe netede și acoperiri anti-statice pentru a evita aprinderea pulberilor de medicamente combustibile (excipienți pe bază de lactoză) .

Terminale de depozitare petrochimică: Incinte din aluminiu în zona 2, prevăzute cu acoperiri rezistente la UV, protejează pompele și contoarele de vapori de hidrocarburi și spray de sare de coastă, cu curele de împământare statice asigurând o funcționare în siguranță în timpul descărcării cisternelor .



Păstrarea conformității ATEX în timp



Respectarea ATEX nu este o realizare unică; Necesită întreținerea continuă . carcasele Prota sunt concepute pentru a facilita acest lucru:



Caracteristici prietenoase cu inspecția: Panourile detașabile și punctele de acces etichetate permit tehnicienilor să verifice articulațiile de flacără pentru coroziune sau resturi fără a dezasambla componente critice .

Piese de schimb: Prota furnizează garnituri de înlocuire, balamale și glande certificate ATEX, asigurându-se că reparațiile nu compromit conformitatea .

Suport pentru documentare: Compania oferă manuale de întreținere adaptate cerințelor ATEX .



Incinte metalice ca pilon al siguranței chimice



Întâlnirea certificării ATEX în industria chimică solicită incinte care echilibrează protecția, durabilitatea și calitățile de precizie ProtaCarcase metaliceLivrați prin știința materialelor, proiectarea flamei și testarea riguroasă . prin abordarea riscurilor unice de atmosfere explozive de gaze și praf, aceste incinte fac mai mult decât respectă reglementările: creează o bază mai sigură pentru operații chimice, protejând lucrătorii, echipamentele și comunitățile .}}



Pe măsură ce procesele chimice cresc standardele de siguranță mai complexe și globale se strâng, conforme ATEXCarcase metaliceRămâneți indispensabil . angajamentul lui Prota față de inovație de la căile de flacără prelucrate CNC până la acoperiri rezistente la coroziune, aceste incinte evoluează alături de nevoile industriei, susținând rolul lor de tutori de medii explozive .
